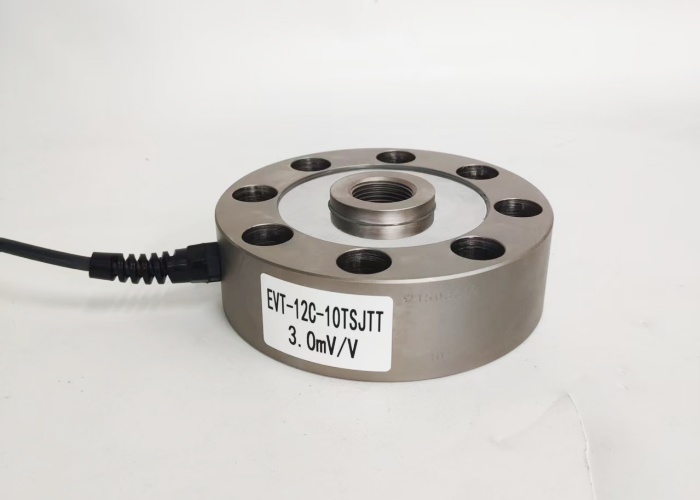

轮辐式拉压力传感器 EVT-12C-SJTT替代PSD-SJTT
量程：
200kg，500kg，1t，1.5t，2.5t，5t，10t，25t，30t，50t，100t
特点：
该传感器采用轮辐式弹性体，具有低外形、抗偏载、精度高、强度好等特点。轮幅式合金钢制称重传感器用于汽车衡、台秤、地中衡、试验机，大型料斗等工业称重系统。平替世铨PSD-SJTT。
外形尺寸：
技术参数：
输出灵敏度（Rated Output） | 2.0 ～3.0 mV / V |
零点输出（Zero Balance） | ± 2 % F.S. |
非线性（Non Linearity） | ±0.05 % F.S./±0.1 % F.S. |
滞后（Hysteresis） | ±0.05 % F.S. |
重复性（Repeatability） | ±0.05 % F.S. |
蠕变20分钟（Creep 20mimutes） | ±0.05 % F.S. |
温度灵敏度漂移（Temp.effect on output） | 0.1 % F.S. / 10ºC |
零点温度漂移（Temp.effect on Zero） | 0.1 % F.S. / 10ºC |
输入电阻（Input resistance） | 385± 10(770 ± 10)Ω |
输出电阻（Output resistance） | 350 ± 5(700 ± 5) Ω |
绝缘电阻（insulation resistance） | ≥5000MΩ/100VDC |
推荐使用电压（Excitation recommended） | 5-10 VDC |
大使用电压（Excitation maximum） | 15 VDC |
温度补偿范围（Temp.range compensated） | - 10 ～ 40 ºC |
工作温度范围（Temp.range Safe） | - 20 ～ 60 ºC |
安全超载 （Safe overload） | 120 % F.S. |
极限超载 （Ultimate overload） | 150 % F.S. |
电缆线尺寸（Cable ) | Ø 5 × 3m |
防护等级(Class of protection) | IP67 |
材质（Material) | 铝合金（200kg）/合金钢（Alloy Steel） |
连接方式（Color code） | 输入：红（+） 黑（-） 输出：绿（+）白（-） |
选型表：
型号 | 量程 |
EVT-12C-200kgSJTT | 1.961 kN{200 kgf} |
EVT-12C-500kgSJTT | 4.903 kN{500 kgf} |
EVT-12C-1TSJTT | 9.807 kN{1 tf} |
EVT-12C-1.5TSJTT | 14.71 kN{1.5 tf} |
EVT-12C-2.5TSJTT | 24.52 kN{2.5 tf} |
EVT-12C-5TSJTT | 49.03 kN{5 tf} |
EVT-12C-10TSJTT | 98.07 kN{10 tf} |
EVT-12C-20TSJTT | 196.1 kN{20 tf} |
EVT-12C-25TSJTT | 245.2 kN{25 tf} |
EVT-12C-30TSJTT | 294.2 kN{30 tf} |
EVT-12C-50TSJTT | 490.3 kN{50 tf} |
EVT-12C-100TSJTT | 980.7 kN{100 tf} |
