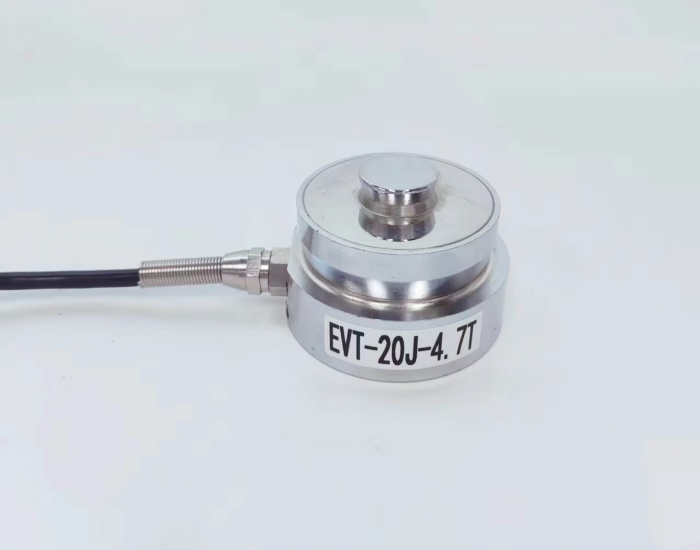

圆环式高精度称重测力传感器 EVT-20J
量程：
2.2t, 4.7t, 10t, 15t, 22t, 33t, 47t, 68t, 100t, 150t, 220t, 330t
特点：
该传感器为圆板式结构。适用于材料力学试验机、料斗秤、仓储秤、反应釜、料罐等计量设备。
外形尺寸：
技术参数：
输出灵敏度（Rated Output） | 1.0～2.0 mV/V |
零点输出（Zero Balance） | ± 2 % F.S. |
非线性（Non Linearity） | ±0.1～0.2 % F.S. |
滞后（Hysteresis） | ±0.1 % F.S. |
重复性（Repeatability） | ±0.1 % F.S. |
蠕变30分钟（Creep 30mimutes） | ±0.1 % F.S. |
温度灵敏度漂移（Temp.effect on output） | 0.1 % F.S./10ºC |
零点温度漂移（Temp.effect on Zero） | 0.1 % F.S./10ºC |
输入电阻（Input resistance） | 1450±30 Ω |
输出电阻（Output resistance） | 1400±10 Ω |
绝缘电阻（insulation resistance） | ≥5000MΩ/100VDC |
推荐使用电压（Excitation recommended） | 5-10 VDC |
极限使用电压（Excitation maximum） | 15 VDC |
温度补偿范围（Temp.range compensated） | 0～50 ºC |
工作温度范围（Temp.range Safe） | -15～70 ºC |
安全超载（Safe overload） | 120 % F.S. |
极限超载（Ultimate overload） | 150 % F.S. |
电缆线尺寸（Cable ) | Ø5×3m屏蔽电缆线 |
防护等级(Class of protection) | IP64 |
材质（Material) | 不锈钢（Stainless steel）/合金钢（Alloy Steel） |
疲劳寿命（Durability） | 30万次（300 000 times） |
连接方式（Color code） | 输入：红（+） 黑（-） 输出：绿（+）白（-） |
选型表：
型号 | 量程 |
EVT-20J-2.2T | 21.57 kN{2.2 tf} |
EVT-20J-4.7T | 46.09 kN{4.7 tf} |
EVT-20J-10T | 98.07 kN{10 tf} |
EVT-20J-15T | 147.1 kN{15 tf} |
EVT-20J-22T | 215.7 kN{22 tf} |
EVT-20J-33T | 323.6 kN{33 tf} |
EVT-20J-47T | 460.9 kN{47 tf} |
EVT-20J-68T | 666.8 kN{68 tf} |
EVT-20J-100T | 980.7 kN{100 tf} |
EVT-20J-150T | 1.471 MN{150 tf} |
EVT-20J-220T | 2.157 MN{220 tf} |
EVT-20J-330T | 3.236 MN{330 tf} |
